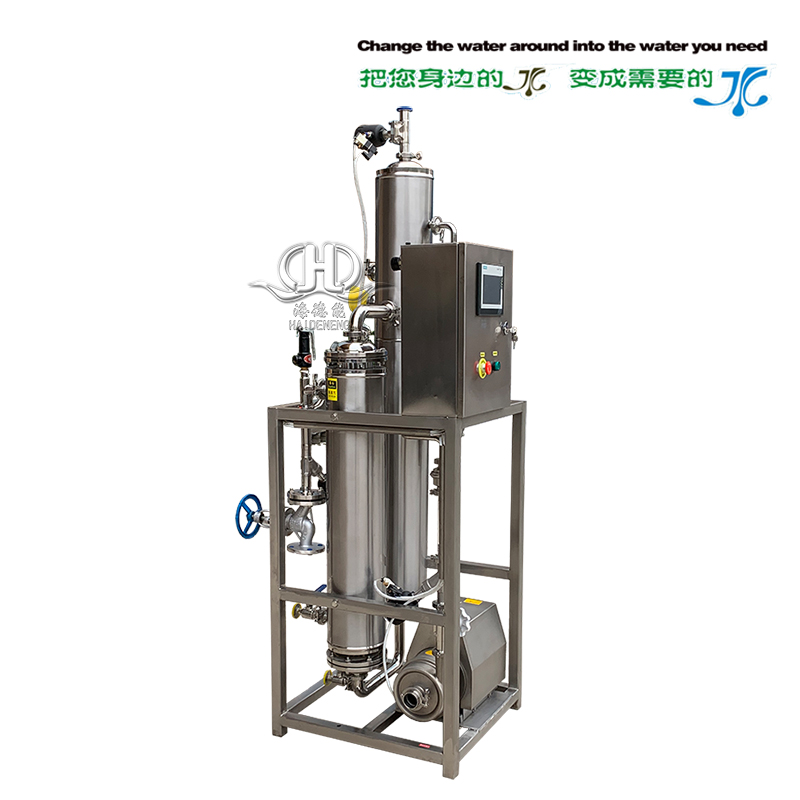

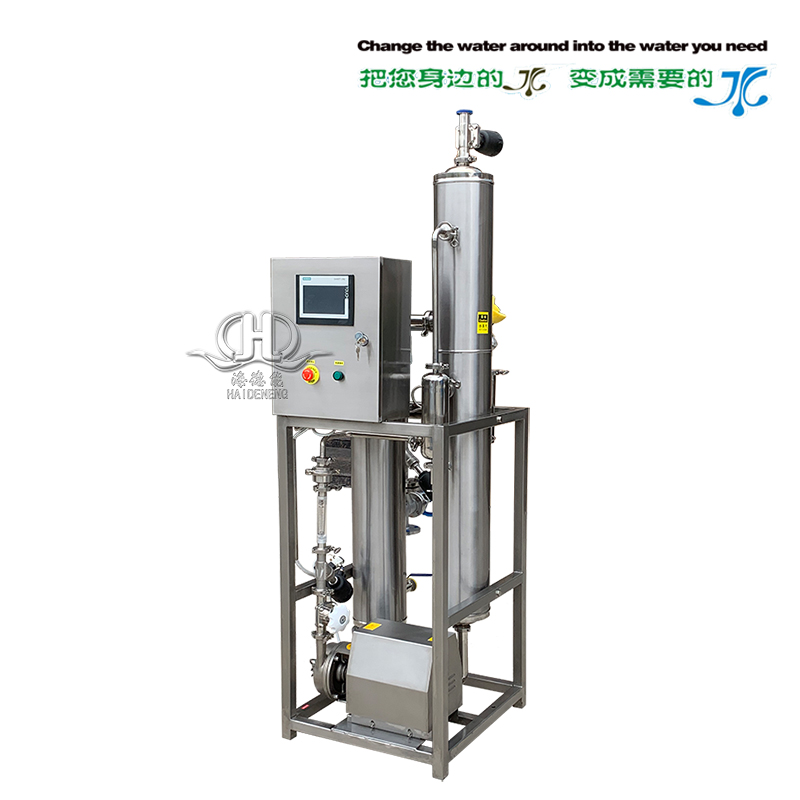

一．設備名稱：蒸汽發生器

二．規格型號：HDNZF-100L

三．設備品牌：溫州海德能－WZHDN

四．產品描述：　

原料水通過一個進料泵輸送到除污染柱體和熱交換器的管子一側，液位由液位計控制。工業蒸汽或者加熱水進入到熱交換器后，將原料水加熱到蒸發溫度，并在兩個柱體內部形成了強烈的熱循環。純蒸汽就會在蒸發器（除污染柱）中產生。蒸汽的低速和柱體的高度在重力作用下將會去除任何可能不純凈的小水滴。通過一個氣動調節器調節工業蒸汽進汽閥門的開啟度，純蒸汽壓力可以恒定維持在用戶設定的壓力值，范圍在0-3bar之間。 　

五。設備原理：

蒸汽發生器是一種熱交換設備，它將一回路中水的熱量傳給二回路中的水，使其變為蒸汽用于汽輪機做功。由于一回路中的水流經堆芯而帶有放射性，所以蒸汽發生器與一回路的壓力容器以及管道構成防止放射性泄漏的屏障。在壓水堆核電廠正常運行時，二回路中的水和蒸汽不應受到一回路水的污染，不具有放射性。壓水堆核電廠的蒸汽發生器有兩種類型，一種是直流式蒸汽發生器，另一種是帶汽水分離器的飽和蒸汽發生器。大多數核電廠采用帶汽水分離器的飽和蒸汽發生器，下面重點介紹此種蒸汽發生器的結構形式。大多數飽和蒸汽發生器是帶內置汽水分離器的立式倒“U”形管自然循環的結構形式。由反應堆流出的冷卻劑從蒸汽發生器下封頭的進I：Zl接管進入一回路水室，經過倒“U”形管，將熱量傳給殼側的二次側水，然后由下封頭出口水室和接管流向冷卻劑循環泵的吸人口。在蒸汽發生器的殼側，二回路給水由上簡體處的給水接管進入環形管，經下簡體的環形通道下降到底部，然后在倒“U”形管束的管外空間上升，被加熱并蒸發，部分水變為蒸汽。這種汽水混合物先進入第一、二兩級汽水分離器進行粗分離，繼而進入第三級汽水分離器進一步進行細分離。經過三級汽水分離后，蒸汽的干度大大提高。具有一定干度的飽和蒸汽匯集在蒸汽發生器頂部，經二回路主蒸汽管通往汽輪機。根據核電廠飽和蒸汽汽輪機的運行要求，蒸汽發生器出IZl的飽和蒸汽干度一般應不小于99．75％，汽輪機入口處的蒸汽干度約為99．5％。

    ◇洗滌熨燙行業，食品機械行業，生物化工行業，醫院、學校、紡織廠、服裝廠、服裝超市、制衣廠、干洗店、飯店、酒店、饃店、賓館、食堂、餐廳、食品廠

七、結構特點：

1、純蒸汽發生器由兩個并聯的柱體組成：

    ◇雙殼無縫管衛生潔凈型交換器。

    ◇除污染柱體。

    ◇設備全部用AISI 316L不銹鋼制造，柱體和交換器工作表面經過標準程序的酸洗鈍化處理。

    ◇采用制藥級聚四氟乙烯（Toflon）材質的墊圈。

    ◇所有部件都安裝在堅固的碳鋼支架上，并且能方便的拆卸與組裝。

    ◇礦棉保溫，表面覆蓋AISI304不銹鋼緞面拋光保護層。

八、發展趨勢：

①進一步提高鍋爐和電站熱效率；

②降低鍋爐和電站的單位功率的設備造價；

③提高鍋爐機組的運行靈活性和自動化水平；

④發展更多鍋爐品種以適應不同的燃料；

⑤提高鍋爐機組及其輔助設備的運行可靠性；

⑥減少對環境的污染。

　1. 系統設備享有一年免費質保，質保日期從產品驗收合格之日算起，消耗性濾材則不在此列。
　2. 凡在質保期內出現設備質量問題（誤操作或不可預見因素引起除外），供方無償進行維修，并負責更換損壞件。
　3. 質保期滿后，僅收取一定的材料費和適當的技術服務費。
　4. 若系統運行出現故障，不能自行解決或不能通過電話解決時，我司技術維修人員在接到需方書面通知故障情況后，24小時內做出解決方案（包括暫行措施）和進度表并將向雙方主管領導匯報。
　5. 在設備交付后，我司會有工程師到回訪，了解設備的運行情況，并及時提供技術服務。我們歡迎用戶對任何技術問題的詢問，我們將及時作出答復。

?、儆脩魬峁┰灥脑敿氋Y料，以便我公司據以進行相關選型及排列計算。
　②用戶應說明產水的水質要求，用途，產水量。
　③我公司備有多種型號的壓力容器，膜，配件等，若用戶特別說明，將盡力滿足要求。
?、芪夜緦υO計、銷售的設備提供安裝調試及對用戶操作運行人員的培訓。
?、菸夜緦τ脩魧嵭性O備一年保修，終身服務的原則，均建立檔案，進行跟蹤服務，確保質量水平。

  　若上述設備未能滿足您要求，請聯系我們，我們將依據您實際情況制定詳細的工程方案，實現低成本、高效率、科學化的工藝組合，使產水達到你的理想要求。
