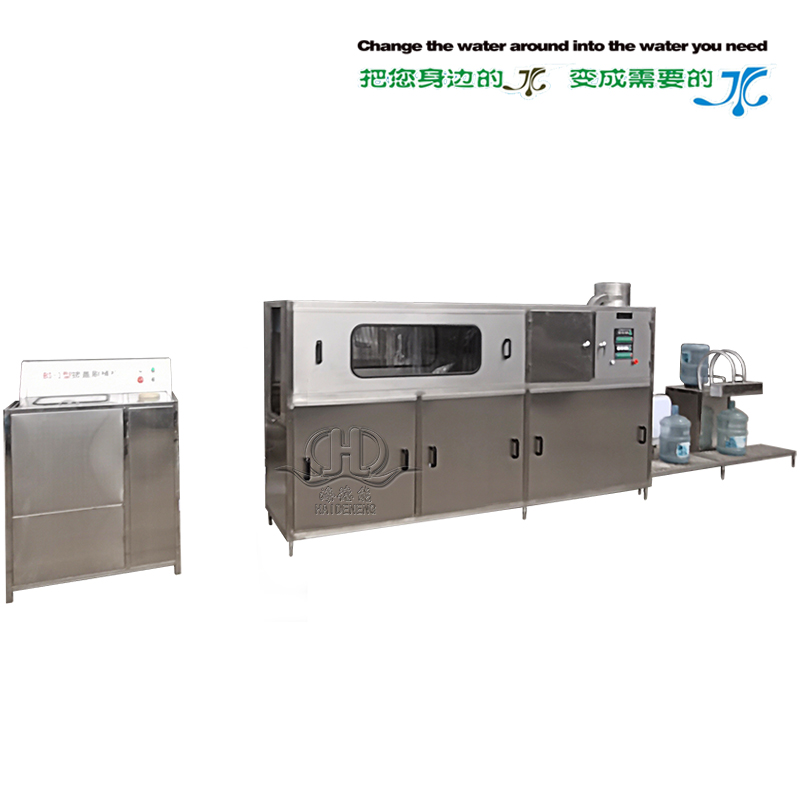

一．設備名稱：全自動桶裝礦泉水灌裝機生產線
二．規格型號：HDN-150桶5加侖
三．設備品牌：溫州海德能－WZHDN
四．產品描述：
微電腦自動洗灌裝機是全自動灌裝純凈水的專用設備，也可用于蒸餾水、礦泉水和其它無菌液體的灌裝。該設備集洗瓶、灌裝、套蓋、壓蓋和成品送出為一體流水線作業，有效地防止純凈水在灌裝過程中可能發生的二次污染。該設備采用380V(220V)50HZ交流電，控制系統采用先進的可編控制系統和氣動控制系統編程固化方式，選用高量度數碼顯示器，操作人員可以根據顯示器進行操作。性能可靠、操作方便、維護簡單。
五、工作原理：
本機采用程序全自動控制、其工作過程如下：
1、 洗瓶:
工位放瓶工位，第二工位采用二氧化氯（CLO2溶液）洗滌消毒，第三工位為純水沖洗工位，第四工位為瀝干工位。
2、 灌裝：
洗干凈的瓶，通過洗瓶傳動機構的輸送、落在推瓶架上，推瓶氣缸動做把空瓶推到灌裝位置，開始灌裝，灌裝時間由用根據需要進行調節。
3、 套蓋和壓蓋：
當灌裝結束后，靠下一個灌裝瓶將已灌滿的瓶子送至理蓋機構套蓋，套好蓋的瓶子推至壓蓋機構、壓蓋氣缸將瓶蓋壓緊。至此，一個洗灌周期完成。
六、結構特征：
本機共分為:洗瓶、灌裝、電器控制和氣動控制四大部分。
1、 洗瓶部分:
(1) 洗瓶傳動機構;
(2) 瓶托;
(3) 藥水洗瓶水泵;
(4) 藥水箱;
(5) 純水洗瓶水泵;
(6) 傳動鏈。
2、 灌裝部分:
(1) 灌裝氣缸;
(2) 灌裝閥;
(3) 理蓋電機及套蓋裝置;(4)壓蓋氣缸及壓蓋裝置。
3、 電器部分:
由微電腦編程器和電控箱組成。
4、 氣動部分:
由氣缸、氣動電磁閥和氣動電控箱組成。
七、技術特點：
◇ 整機集沖洗、灌裝、封蓋功能于一體；
◇ 整機采用優質不銹鋼，耐腐蝕，易清洗。堿液沖洗，消毒液沖洗，純凈水沖洗保證清洗效果；
◇ 主要電氣原件采用SIEMES、Mitsubishi產品；
◇ 氣路原件大多采用進口產品；
◇ 洗桶用內、外噴嘴均采用美國噴霧公司技術制作；
◇ 該機結構緊湊，工作效率高且穩定可靠，自動化程度高。
八、生產流程：
空桶由輸送帶穩定的輸入拔蓋機。拔蓋機用來拔掉蓋子，蓋子經過清洗和消毒以后可以再利用。隨后桶進入外刷桶機進行全方位的刷洗。經過全面的外部清洗以后，瓶子進入沖洗，灌裝，壓蓋機組，由水處理系統提供純凈水用于桶的沖洗和灌裝。壓蓋完成以后，瓶裝水通過輸送帶進入熱收縮機。在熱收縮機內完成瓶蓋收縮膜包裝。整個生產過程由PLC控制自動運行。控制面板可以很直觀的監測到設備每個部分的工作狀態，易于操作。
1. 系統設備享有一年免費質保，質保日期從產品驗收合格之日算起，消耗性濾材則不在此列。
2. 凡在質保期內出現設備質量問題（誤操作或不可預見因素引起除外），供方無償進行維修，并負責更換損壞件。
3. 質保期滿后，僅收取一定的材料費和適當的技術服務費。
4. 若系統運行出現故障，不能自行解決或不能通過電話解決時，我司技術維修人員在接到需方書面通知故障情況后，24小時內做出解決方案（包括暫行措施）和進度表并將向雙方主管領導匯報。
5. 在設備交付后，我司會有工程師到回訪，了解設備的運行情況，并及時提供技術服務。我們歡迎用戶對任何技術問題的詢問，我們將及時作出答復。
①用戶應提供原水化驗的詳細資料，以便我公司據以進行相關選型及排列計算。
②用戶應說明產水的水質要求，用途，產水量。
③我公司備有多種型號的壓力容器，膜，配件等，若用戶特別說明，將盡力滿足要求。
④我公司對設計、銷售的設備提供安裝調試及對用戶操作運行人員的培訓。
⑤我公司對用戶實行設備一年保修，終身服務的原則，均建立檔案，進行跟蹤服務，確保質量水平。
若上述設備未能滿足您要求，請聯系我們，我們將依據您實際情況制定詳細的工程方案，實現低成本、高效率、科學化的工藝組合，使產水達到你的理想要求。
